Produkte
Stützisolatoren 1-3 kV
Aus Thermoplast mit Schlüsselflächen
Produkte » Stützisolatoren 1-3 kV » Aus Thermoplast
1-3 kV
Produkteigenschaften
Typgeprüft nach DIN EN 61439-1 (VDE 0660-600-1): 2012-06; EN 61439-1:2011
Stützisolatoren aus glasfaserverstärktem Polyamid (PA) mit Schlüsselflächen
Für Innenraum-Schaltanlagen
Farbe: natur
Montagebeispiel
Produktdetails
Armaturen aus Sacklochmuttern – Stahl, verzinkt Auf Wunsch: Messingmuttern oder Stahlbolzen, verzinkt
Abkürzungen:
H = Höhe
SW = Schlüsselweite
M = Gewinde (metrisch)
LB = Länge der Buchse
nG = nutzbare Gewindetiefe
d = Durchmesser am Absatz
h = Höhe SW
F = Umbruchskraft
Md = Drehmoment
Z = Zugkraft
D = Druckkraft
BWS = Betriebswechselspannung
PWS = Prüfwechselspannung
Rohstoffeigenschaften
glasfaserverstärktes Polyamid (PA), flammgeschützt und hitzestabilisiert
halogen- und phosphorfrei
Temperaturbereich von -25 bis +120 °C
Farbe natur (weitere Farben auf Anfrage, z.B. orange oder gelb)
| Rohdichte | ISO 1183 | g/cm³ | 1,36 |
| Brennbarkeit | UL 94 | 1,6 mm | V2 |
| Glühdrahttemperatur | IEC 60695 | °C | 960 |
| Spezifischer Durchgangswiderstand | IEC 93 | Ohm cm | 1E15 |
| Durchschlagfestigkeit (1 mm) | IEC 60243-1 | kV/mm | 30 |
| Kriechwegbildung | IEC 60112 | CTI | 475 |
| Wärmeform-beständigkeit A | ISO 75 | °C | 190 |
Typische Einsatzbereiche
Schaltschrankbau
Produktgruppen
Techn. Kunststoff-Formteile
Zertifizierte Produktqualität

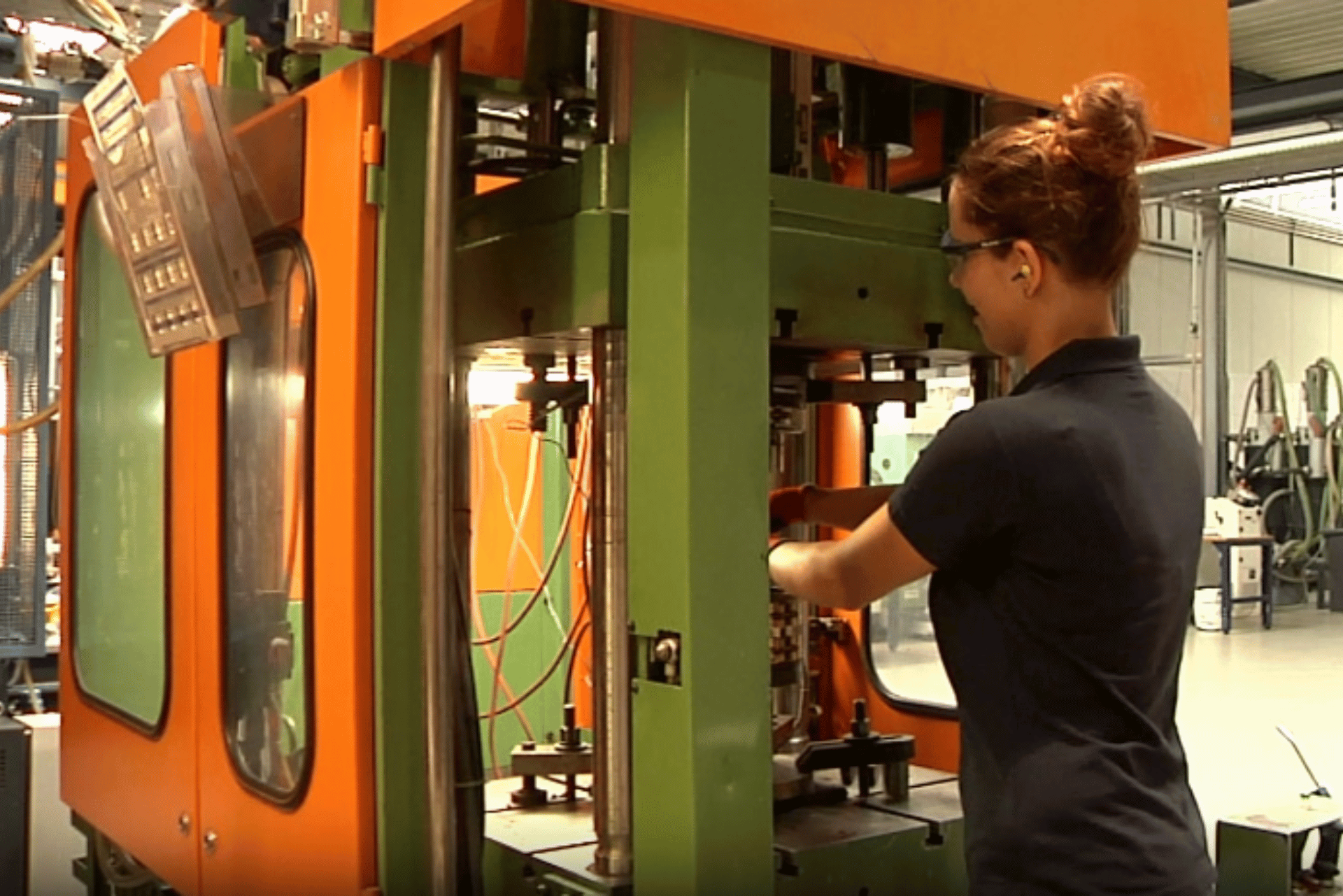

Wir produzieren in Deutschland unter DIN-Norm. Unsere Herstellung bietet höchste Standards.
